系統電源

數字調光電源案例

本方案采用PL51WT003芯片，芯片內集成16KB-flash，256Byte真EEPROM，8+8路11Bit-ADC, 6路PWM等豐富資源，同時片上集成了PL1166A射頻芯片，實現無線遙控等功能； 方案實時采集各路燈珠的電流，做到燈珠電流閉環精準控制， 能夠有效避免燈珠長時間使用造成的亮度降低問題；



一、方案性能特點

1，主控芯片PL51WT003資源豐富，集成度高；

2，11Bit-ADC模塊，實時采集各路燈珠電流；

3，6路PWM輸出，配置AD數值精準控制電流輸出；

4，16KB-flash程序空間，可優化多種補償算法；

5，集成射頻芯片，優化設計成本。

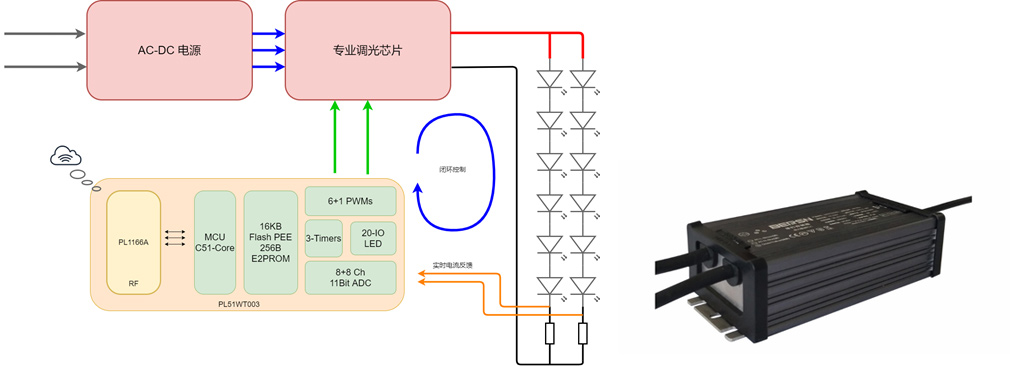

二、應用框圖



三、選型表

Series

Part No.

Flash

SRAM

EEPROM

I/O

Timer

Connectivity

ACMP.

PWM

OPA.

ADC

Touch Key

DAC

T.S.

RF OSC.

PLL

Voltage

Temp. Range

2.4G T/RX

ICP/ICD

Package

MoQ

UART

SPI

I2C

2.4G RF SoC

PL51WT003B24

16K

256+1K

256

16

3*16b

1

1

1

1

6*12b

1

10*11b

~14

1*5b

Y

12M

/

2.4-3.6

-40-105°

Y

ICP/ICD

SSOP24

2K Tube

PL51WT003S16

16K

256+1K

256

9

3*16b

1

1

1

1

4*12b

0

4*11b

~8

1*5b

Y

12M

/

2.4-3.6

-40-105°

Y

ICP/ICD

SOP16

2K Tube

PL51WT020B24

4K

256

128

15

3*16b

1

1

1

1

4*12b

/

8*11b

~13

/

Y

12M

/

2.0-3.6

-40-105°

Y

ICP

SSOP24

2K Tube

PL51WT020T20

4K

256

128

13

3*16b

1

1

1

1

4*12b

/

8*11b

~11

/

Y

12M

/

2.0-3.6

-40-105°

Y

ICP

TSSOP20

2K Tube

PL51WT020S16

4K

256

128

8

3*16b

1

1

1

0

4*12b

/

2*11b

~6

/

Y

12M

/

2.0-3.6

-40-105°

Y

ICP

SOP16

2K Tube
